門尼粘度計用于膠料粘度和硫化指數的測定。試樣在一定的溫度和壓力下，轉子以一定的旋轉力矩對試樣加以一定的剪切力，儀器測出橡膠的反剪切力矩，是再生膠、橡膠、電線電纜行業必不可少的儀器之一。

包括：主機、計算機、測溫、控溫、數據采集處理、傳感器及電氣連鎖等部分組成。其中測、控溫電路由測控模塊、鉑電阻、加熱器組成，能自動跟蹤電網及環境溫度的變化，自動修正PID參數，達到快速、精確控溫的目的。數據采集系統及機電連鎖完成對橡膠試驗過程的力矩信號自動檢測、自動實時顯示溫度值及設定值。硫化結束后，自動處理、自動計算、打印門尼、焦燒曲線及工藝參數。計算機實時顯示試驗過程，從上面可一目了然的看到“溫度”的變化和“時間—門尼”的變化過程。

1.門尼粘度計具有以下特點：

• 溫度控制精度高、范圍廣。（±0.1℃）
• 時鐘編程功能。（設定、修改時間）
• 技術先進的開關電源，穩壓范圍寬。
• 進口集成電路及控制元件。
• 全中文漢顯。
• 符合GB/T1233-1992（橡膠膠料初期硫化特性的測定）和ISO289-63的要求。

功能強大的微處理器采用高質量的進口芯片。一方面，計算機和微處理器可以從力矩傳感器取得信號并把信號轉變?yōu)殚T(mén)尼值記錄到曲線圖上。同時，計算機和測控模塊接口進行數據交換，并控制模腔的溫度。

在設計時采用了一系列聯鎖功能，包括關閉塑料玻璃門。若門沒有關上，則模具無法合攏。只有門安全的合上，模具才可合攏。才可進行工作。

該型號的門尼粘度儀性能更穩定、數據更精確、功能齊備,是測試橡膠特性的最佳儀器。

2.技術指標及規格

   a.  執行標準：ISO28-63、GB/T1233-92

   b.  測溫范圍：室溫-200℃c

   c.  控制精度：≤±0.1℃

   d.  溫度分辨率：0.1℃

   e  力矩量程：0-100門尼值

   f.  標定精度：100±0.5門尼值

   g.  轉子轉速：2±0.02轉/分

   h  測量時間：0-200分   分辨率1秒

 i.  環境溫度：0-35℃

   j. 相對濕度：<80%

   k  試驗壓力：11.5KN±0.5KN

   l. 氣壓：0.45-0.6MPa

   m 電源：AC220V    50HZ

3.構造與原理

構造

該門尼粘度儀是一種智能型的儀器，它融合了機械與電氣兩種原理。由以下幾個部分組成：

a.  機械部分：由外殼、上下模、振動器、測力傳感器和變速器組成；

b.  空壓機控制系統：由開合模的氣缸、電磁閥和空壓機三部分組成；

c.  電控系統：由測控溫系統和門控制裝置組成；

d.  測試和控制系統：主要由微處理器、計算機控制系統、數據獲取器、交流器、數據處理器、電機控制、開合�？刂�、報告打印機組成。打印機用的是惠普打印機，紙用的是A4紙。

4.設計原理

模具型腔由上、下模組成，橡膠試樣放在模具型腔內并保持一定的溫度的壓力，其中轉子以2±0.02轉/分的速度轉動º。轉子的旋轉使試樣產生剪切應變，同時試樣在反方向生成一個反作用力（力矩）到模具型腔，其力值的大小取決于膠料的剛度（剪切模量）。

隨著硫化開始，膠料試樣的剛度增大，測力機構測出的反作用力（力矩）會逐步上升到穩定值或最大值并通過屏幕逐漸顯示出來，同時看到一條門尼與時間的對應關系曲線圖，通常稱為“門尼曲線”。曲線的形狀和試驗溫度與膠料的特性有關。試驗結束后，數據、曲線將自動存儲到數據庫中，如果需要打印，直接點擊“打印”即可。

門尼曲線的形狀取決于測試的溫度和橡膠試樣的特性。除了曲線，計算機控制打印機會打印出相應的技術參數。

5.軟件介紹

界面

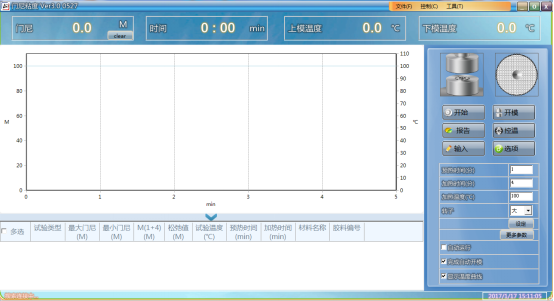

軟件界面由5個部分組成(上圖所示)

1. 菜單欄

包含文件（新建、保存、打開、報告）、控制（開關電機、收放砝碼）、工具（選項、數據庫字段）、關于五個菜單。

2)數據欄

顯示當前實際數據（門尼，時間，上下模溫度）。

1. 曲線

顯示讀取的曲線及實時顯示測試曲線

1. 操作欄

快捷操作按鍵，設置預熱時間、測試時間、測試溫度、轉子大�。ㄔO(shè)置后需要點擊“設定”保存應用）；確認框：自動運行，完成后自動開模，顯示溫度曲線（鼠標點擊即起作用）。

1. 結果欄

顯示測試結果

最下部左邊顯示連接情況（連通時為藍色字體“連接正常”）。

5.2如何開始測試

1設定溫度

在操作欄中輸入需要設定的溫度,及加熱時間，所用轉子大小等點“設定”設置

2啟動控溫

點擊快捷操作欄中的”開控溫”按鈕

3當溫度達到指定溫度后，開模

5放入膠料

6合模

7如果快捷操作欄的“自動運行”已勾選，則軟件檢測到合模信號后會自動開始試驗；否則合模后還應手動點擊“開始”，試驗才會開始。

5.3語言選擇，試驗類型選擇

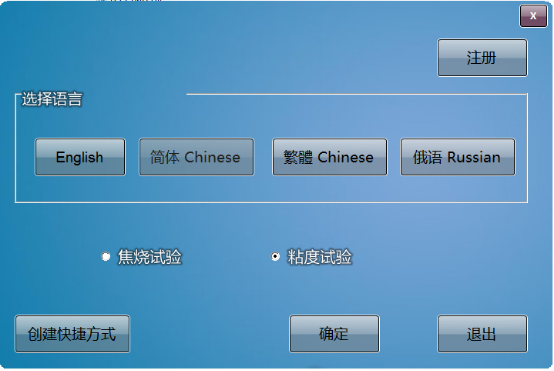

軟件啟動的第一個界面可以選擇軟件的語言。還可以選擇試驗類型：門尼粘度試驗，焦燒試驗

6.門尼粘度計?裝箱單
